1. 파워심 다운받기
http://www.powerworld.com/download-purchase/demo-software/simulator-demo-download

2. 설치하기

3. 샘플계통 데이터 구성하여 해석하기
참조 데이터..(강의자료 링크)
http://minux.iptime.org/gnuboard4/bbs/tb.php/GridDesign/1/da691e8683f9b1772bf3a1fcc38b1775

Output

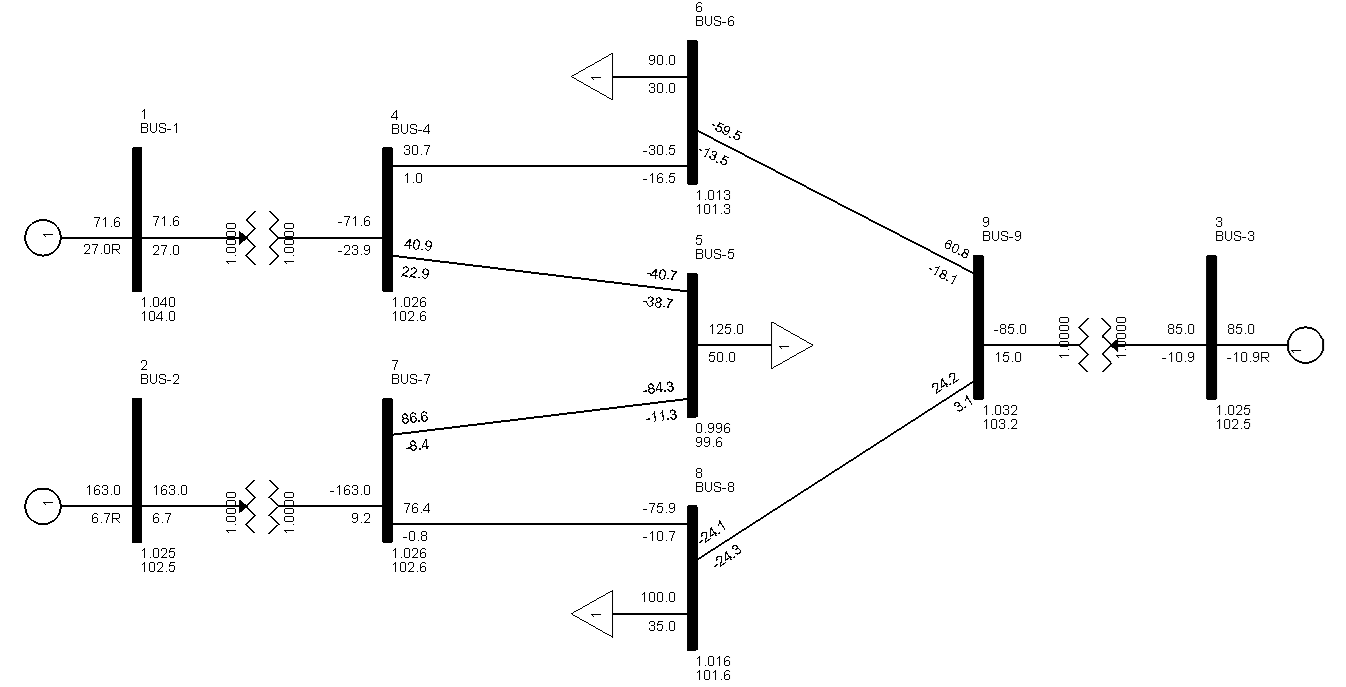

1. 해석 결과 스크린샷

** 샘플계통 데이터 첨부 완료.
    자신의 데이터가 온전치 못하여 다른 파워심으로 계산이 불가능한경우
    혹은 구하지 못한 경우 첨부파일은 대상으로 구성하고 결과를 보내주세요.

데이터가 약간 부족했음.. TR 추가함..
파워심에서 TR 넣으면 일반 선로랑 똑같고 R, X, 변압비 넣는 부분이 있음. 그부분만 채우면 됨.

기한을 (8일)수요일까지로 변경함.

BUS
ID Name BaseKV Type V(pu) Angle(deg)
1 BUS-1 100.0 3 1.0400 0.00
2 BUS-2 100.0 2 1.0250 9.28
3 BUS-3 100.0 2 1.0250 4.66
4 BUS-4 100.0 1 1.0258 -2.22
5 BUS-5 100.0 1 0.9956 -3.99
6 BUS-6 100.0 1 1.0127 -3.69
7 BUS-7 100.0 1 1.0258 3.72
8 BUS-8 100.0 1 1.0159 0.73
9 BUS-9 100.0 1 1.0324 1.97

GEN
BusID Pg Qg Vsch Pmax Pmin Qmax Qmin
1 71.64 27.0 100.00 9999 -9999 9999 -9999
2 163.00 6.70 100.00 9999 -9999 9999 -9999
3 85.00 -10.9 100.00 9999 -9999 9999 -9999

LOAD
BusID Pd Qd
5 125.00 50.00
6 90.00 30.00
8 100.0 35.00

Branch
from to R X B(LineCharge)
4 5 0.0100 0.0850 0.1760
4 6 0.0170 0.0920 0.1580
5 7 0.0320 0.1610 0.3060
6 9 0.0390 0.1700 0.3580
7 8 0.0085 0.0720 0.1490
8 9 0.0119 0.1008 0.2090

TR.
from to R X Winding
1 4 0.00 0.0576 1.0
2 7 0.00 0.0625 1.0
3 9 0.00 0.0586 1.0
